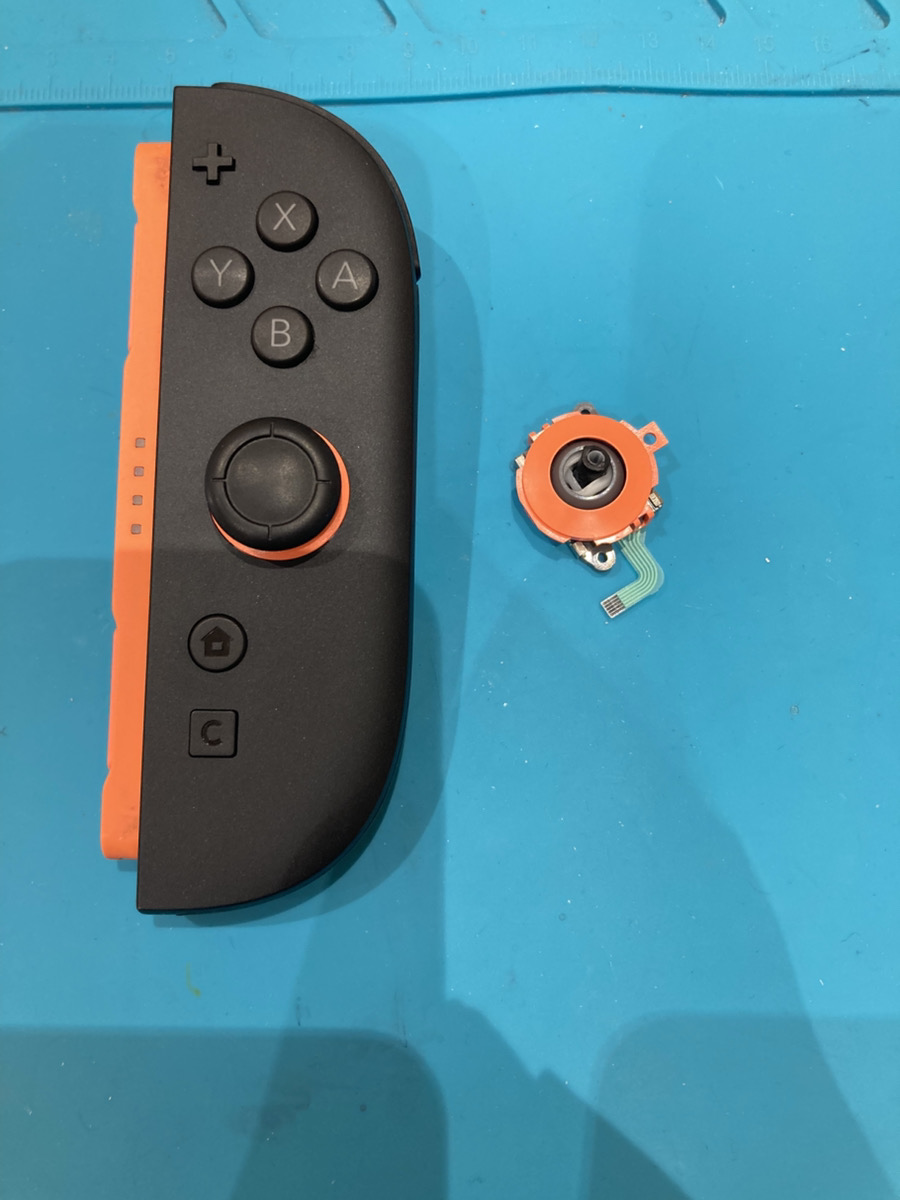

使用していたら折れてしまった!Switch2右側のジョイスティックのパーツ交換修理!
遊んでいたらいきなりスティックが折れてしまった!
今回はジョイスティック交換のご相談を受け、
「折れたスティックの交換」の修理レポートをお届けします!
関連する修理メニュー・症状・ブログ
動作に支障が無くても折れてしまうと遊ぶ際にけがをする可能性があり危険です!
パーツ交換を行い、安心してご使用できるようにいたしました。

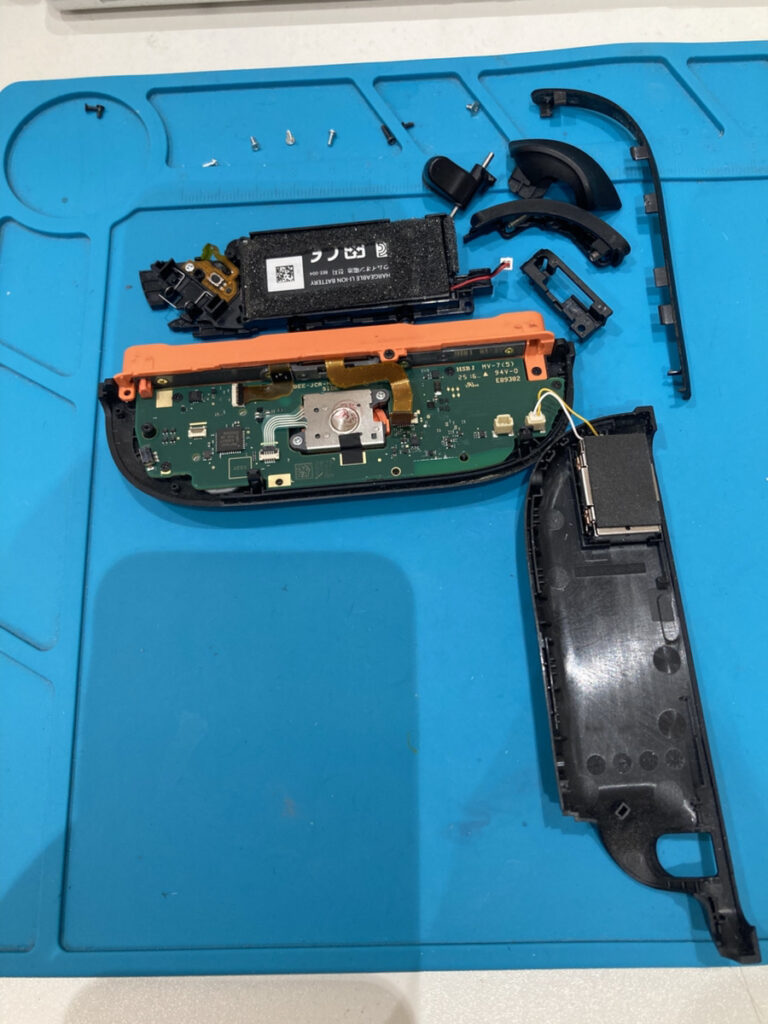

修理工程:まずは分解から!
スティックが基盤の下にある為、実質全分解になります!
1.接続部分のネジ取り外し
Switch2の場合、Switchのジョイコンと違い裏面にネジがありません。本体との接続部分にあるネジ2個を取り外します。
2.側面部のカバーを外す
側面の細長いカバーを取り外します。厚さが薄いので割れないように細心の注意を払いながら外してください。
3.カバーの下にあるネジを外す
カバーを外すと上部に黒いネジ、下部に銀のネジがあるので両方外します。
4.裏のカバーを外す
接続部分のトリガー側に隙間があるのでそこからカバーを開けます。
下部に本体と接続されているケーブルがあるので断線しないよう注意してください。
5.バッテリーの接続を外す
バッテリーのコネクタを外す。
6.トリガーボタン、リリースボタンを外す
トリガーボタン、リリースボタンをこじ開けるように取り外す。
7.バンパー(Rボタン)部分、ミッドフレームのネジを外す
5か所のネジを外す。
8.バンパーを取り、ミッドフレームを取り外す
上部のバンパーを取り外す。構造が若干複雑なので注意してください。
バッテリーがついているミッドフレームを外す際に、つながっているコネクタを断線させないよう注意してください。
9.基盤側のコネクタを外し、基盤を外す
基盤ごと取り外す為、基盤につながっているコネクタの接続を外します。
外す際に基盤を傷つけたり、コネクタを傷つけないようご注意ください。
10.スティック交換
2か所のネジを外し、スティック交換を行います。この際にコネクタが外れているか確認しましょう。
スティックを外し、新しいパーツを取り付ければ交換完了です!

修理の際のコツと注意点
全分解に近い修理の為、複雑に感じると思われますが、
細かなパーツやコネクタや基盤の取り外しに細心の注意を払えば問題なく修理できます!
ただし、パーツを外す際につながっているコネクタを確認せず作業してしまうと
断線してしまい使用できなくなってしまうリスクもありますので
修理の際につながっているコネクタがないかの確認を徹底して修理しました。
まとめ:修理を終えて
今回のようなケースはパーツ交換で即日返却できる可能性が高いです!
公式修理より安く、短期間での修理が可能なのが最大のメリットです。
